TimberIN Nordic External™

Externe TimberIN-houtkachel: drie vermogens en drie lengtes

De TimberIN Nordic External™ is een afzonderlijke houtkachel die naast een compatibele hottub wordt geplaatst. Dit product is geen complete hottub. De vuurhaard blijft buiten de kuip, zodat een interne kachel geen zit- of beenruimte inneemt.

Deze opstelling biedt directe toegang tot de vuurhaarddeur, de aszone en de aansluitingen. Reserveer daarvoor wel een technische zone naast de hottub, met voldoende ruimte voor de kachel, het laden van hout, de leidingen en de schoorsteen.

Beschikbare afmetingen en vermogens

De huidige configurator biedt drie versies. De onderstaande afmetingen zijn afkomstig uit de tekeningen van de fabrikant die bij elke versie horen.

De drie tekeningen vermelden ook een schoorsteenuitlaat van 129 mm, wateraansluitingen van 48 mm en een vuurhaardopening van circa 280 × 300 mm. Gebruik deze maten voor de projectvoorbereiding en laat de werkelijk meegeleverde leidingen, adapters en schoorsteenonderdelen in de offerte bevestigen.

Hoe kiest u tussen 22, 28 en 40 kW?

Het hoogste vermogen is niet automatisch de beste keuze. De juiste dimensionering hangt af van factoren zoals watervolume, aanvoertemperatuur, gebruiksfrequentie, isolatie, afdekking, leidinglengtes en klimatologische omstandigheden.

De huidige documentatie geeft voor de drie uitvoeringen geen betrouwbare bandbreedte in liters en garandeert evenmin een opwarmtijd. Laat daarom vóór de bestelling het gekozen vermogen voor de werkelijke kuip en het hydraulische schema schriftelijk valideren. Zo voorkomt u dat de keuze uitsluitend op het aantal kilowatts wordt gebaseerd zonder de complete installatie mee te nemen.

Constructie en toegang tot de vuurhaard

Het huidige product wordt omschreven als een rechthoekige kachel van roestvrij staal. Laat de exacte staalsoort en -dikte in de besteldocumentatie vastleggen wanneer die bepalend zijn voor de waterbehandeling of andere projecteisen.

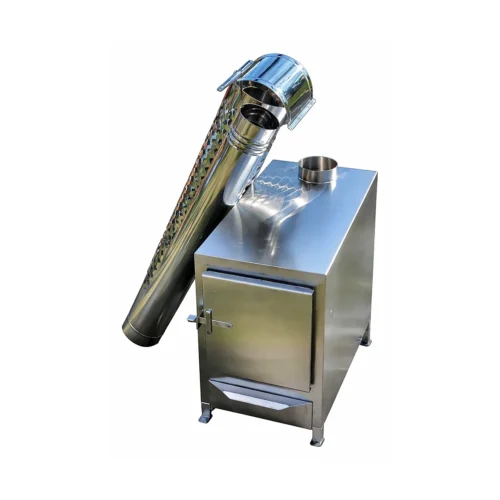

De foto’s tonen een vuurhaarddeur aan de voorzijde, een aszone onderaan en een schoorsteenuitlaat bovenop. Bij een goed ontworpen installatie kan de deur naar een droge, onbelemmerde ruimte worden gericht: het laden van hout en het schoonmaken blijven toegankelijk zonder de looproute van de gebruikers te kruisen.

Het belangrijkste praktische voordeel van dit ontwerp is duidelijk: de kachel neemt geen ruimte in beslag in het bad. Daar staat een extra zijdelingse lengte van 620 tot 1 020 mm tegenover, waaraan de aansluitingen, veiligheidsafstanden en onderhoudstoegang moeten worden toegevoegd.

Momenteel aangeboden opties

• Deur met raam: om het vuur te kunnen zien zonder de vuurhaard te openen.
• Metalen schoorsteenbescherming: vormt een barrière rond een bereikbaar heet deel.
• Thermometer en drukventiel: wanneer deze instrumenten bij de installatie zijn inbegrepen.
• Pook en asschep: voor het hanteren van resten en as nadat deze zijn afgekoeld.

Geen van deze accessoires was tijdens de controle verplicht of vooraf geselecteerd. Controleer elke selectie in het eindoverzicht. De foto’s tonen ook diverse pijpen en schoorsteenonderdelen, maar de aanwezigheid ervan op een afbeelding bewijst niet dat ze zijn inbegrepen.

Aansluiting en installatie

Compatibiliteit moet vóór aankoop worden onderzocht, met name bij een vervangingsproject. De op de tekeningen vermelde diameter van 48 mm garandeert niet dat de kachel rechtstreeks op een bestaande kuip past. De positie en hoogte van de openingen, adapters, leidinglengtes en circulatiemethode moeten eveneens overeenkomen.

Zorg voor een stabiele installatie en een omgeving die geschikt is voor een houtkachel. Het definitieve plan moet het draagvlak, de afstanden tot brandbare materialen, het verloop en de hoogte van de schoorsteen, de bescherming van bereikbare zones, de rookgasafvoer en de toepasselijke plaatselijke voorschriften vastleggen. Deze waarden zijn niet gestandaardiseerd in de huidige documentatie en moeten ter plaatse worden gecontroleerd.

Vul, ontlucht en controleer vóór de eerste keer stoken de hottub en het watercircuit van de kachel. Steek de kachel nooit aan zolang de watercirculatie niet tot stand is gebracht. Houd de aansluitingen bereikbaar om lekkages te kunnen opsporen, de leidingen te onderhouden en het systeem voor de winter af te tappen.

Gebruik, water en onderhoud

Gebruik geschikt hout en beheer het vuur volgens de instructies die bij het apparaat zijn geleverd. Laat de vuurhaard en de as afkoelen voordat u ze schoonmaakt. De opwarmtijd varieert afhankelijk van het totale project; een passende afdekking en isolatie beperken het warmteverlies, maar een specifieke duur kan niet worden gegarandeerd.

Als er een periode met vrieskou mogelijk is en het systeem niet wordt gebruikt, tap dan de externe kachel en alle onderdelen van het circuit waar water kan achterblijven af. Achtergebleven water kan bevriezen in het apparaat of de aansluitingen. Zoutbehandeling wordt niet aanbevolen. Controleer de compatibiliteit van een eventuele behandeling met de daadwerkelijk geleverde staalsoort.

Waarom kiezen voor dit model?

De uiteindelijke beslissing moet gebaseerd zijn op vier elementen: het gevalideerde vermogen, de hydraulische compatibiliteit, de exacte inhoud van de levering en het installatieplan. De goedgekeurde offerte en tekening hebben voorrang op elke algemene presentatie.
