Een externe hottubkachel correct aansluiten

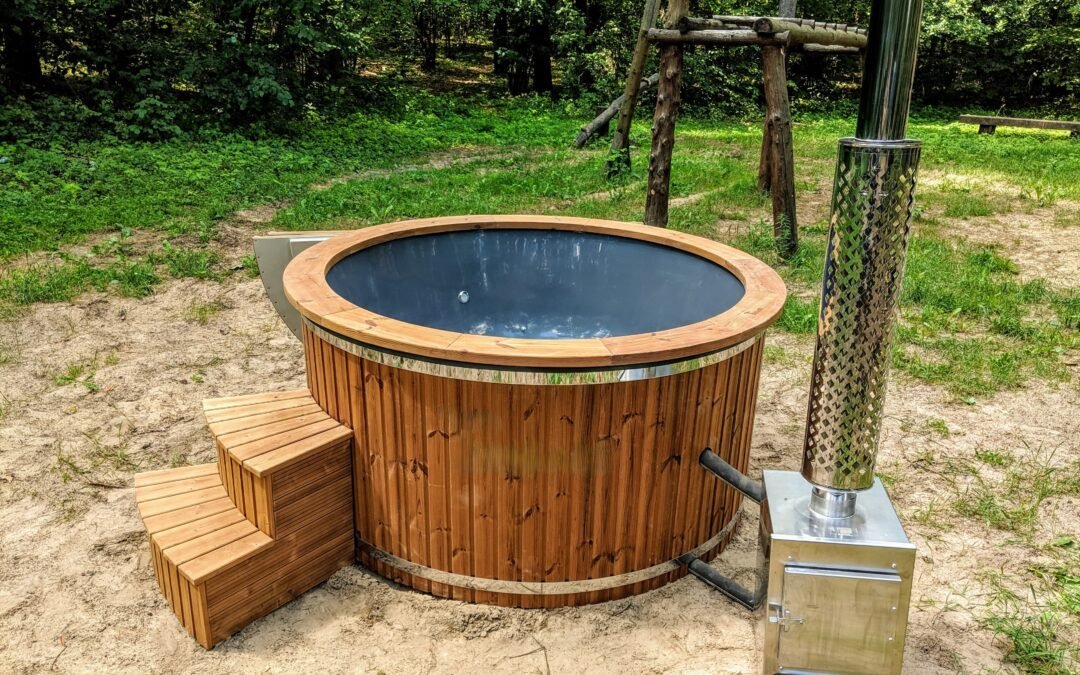

Een externe houtkachel kan een hottub eenvoudig en efficiënt verwarmen, op voorwaarde dat het water correct tussen kuip en kachel kan circuleren. Bij natuurlijke circulatie is er geen pomp die de stroming afdwingt: temperatuurverschil en zwaartekracht doen het werk. De plaats van de kachel, de richting van de aansluitingen en het verloop van de leidingen zijn daarom essentieel.
Waarom circuleert het water zonder pomp?
Het principe is natuurlijke convectie. Kouder en dichter water stroomt via de onderste aansluiting de kachel in. Wanneer het in de warmtewisselaar wordt verwarmd, wordt het lichter en stijgt het naar de bovenste uitlaat. Daarna stroomt het terug naar de hottub terwijl nieuw, koeler water zijn plaats in het circuit inneemt.
Die beweging lijkt eenvoudig, maar hangt rechtstreeks af van de geometrie van de aansluiting. Een verkeerd lopende leiding, een kachel die te ver weg staat of lucht die in het circuit komt kan de circulatie vertragen of stoppen. Vergelijk bij het ontwerpen van het complete systeem ook de verschillende kachels voor hottubs.
De twee kachelaansluitingen: verwissel de stroomrichting niet
Onderste aansluiting: aanvoer van koud water
De aansluiting laag op de kachel ontvangt water uit de kuip. Deze aanvoer moet vrij blijven zodat het water vanzelf de warmtewisselaar kan instromen.
Bovenste aansluiting: retour van warm water
Na verwarming verlaat het water de kachel via de bovenste aansluiting en stroomt het terug naar de hottub. Deze leiding moet de natuurlijke stijging van het warme water ondersteunen zonder een punt te creëren dat de stroming blokkeert.
Wie nog tussen verschillende kachelposities en verwarmingsfamilies kiest, kan de oplossingen vergelijken via kachels voor hottubs en houtgestookte hottubs.
Drie regels voor een goed werkende aansluiting
Plaats de kachel dicht bij de hottub
Voor de hier beschreven natuurlijke circulatie moet de kachel direct bij de kuip staan: de afstand tussen kachel en hottub mag ongeveer 80 cm niet overschrijden. Hoe langer de leiding, hoe moeilijker het wordt om een goede natuurlijke circulatie te behouden.
Wanneer een grotere afstand onvermijdelijk is, kan een circulatiepomp noodzakelijk worden. Het circuit moet dan als één geheel worden ontworpen en niet als een eenvoudige verlenging met extra leidingen.
Laat de warme retourleiding licht stijgen
De leiding vanaf de bovenste aansluiting van de kachel moet licht omhoog lopen richting de hottub. Die stijging helpt het warme water vanzelf naar de kuip terug te keren.
Een volledig horizontale of dalende retour kan de convectie verstoren. Het warme water kan dan te langzaam circuleren of in de kachel blijven in plaats van correct naar de kuip terug te stromen.
Maak iedere verbinding volledig dicht
Slangen, leidingen en koppelingen moeten correct worden bevestigd en mogen geen lucht aanzuigen of water lekken. Zelfs een kleine lekkage of luchtinlaat kan de circulatie verstoren en de verwarmingsprestaties verminderen.
Controleer vóór de eerste stookbeurt de klemmen, koppelingen en verbindingen. Een aansluiting nu corrigeren is eenvoudiger dan nadat het water al wordt verwarmd.
Wat gebeurt er bij een verkeerde aansluiting?
De circulatie stopt
Wanneer afstand, helling of aansluitrichting de waterstroom verhinderen, kan het convectiecircuit niet normaal functioneren.
De hottub warmt slecht op
Onvoldoende circulatie betekent dat de warmte van de kachel slecht aan het water in de kuip wordt overgedragen. De opwarming wordt traag en onregelmatig.
De druk en temperatuur in de kachel kunnen oplopen
Wanneer warm water de warmtewisselaar niet correct kan verlaten, kan het zich in de kachel ophopen. Een opstelling die geen vrije circulatie mogelijk maakt mag niet worden gebruikt voordat het probleem is gecorrigeerd.
Controle vóór de eerste stookbeurt
Neem vóór u vuur maakt enkele minuten om de volledige installatie visueel te controleren. Met deze eenvoudige controle worden de meeste aansluitfouten tijdig zichtbaar.
- Koude aanvoer: water uit de kuip kan vrij naar de onderste aansluiting van de kachel stromen.
- Warme retour: de bovenste leiding loopt met een lichte stijging terug naar de hottub.
- Afstand: de kachel staat binnen de voorziene zone, voor deze natuurlijke circulatie ongeveer maximaal 80 cm van de kuip.
- Koppelingen: slangen, verbindingen en klemmen zijn correct vastgezet en lekdicht.
Corrigeer eerst de positie van de kachel, de leidinghelling of de aansluitingen zodat het circuit vrij kan functioneren.
Kies een hottub die voor een externe kachel is ontworpen
De aansluiting is veel eenvoudiger wanneer hottub, kuipdoorvoeren en kachel vanaf het begin als één systeem zijn ontworpen. De TimberIN Nordic™ External Comfort is een voorbeeld van een hottub die rond een externe kachel is opgebouwd. Vergelijk daarnaast het volledige aanbod houtgestookte hottubs.
Veelgestelde vragen
Waarom moet de warme retourleiding stijgen?
Omdat verwarmd water vanzelf omhoog beweegt. Een lichte opwaartse helling helpt het warme retourwater de kuip bereiken en ondersteunt de natuurlijke convectie.
Hoe ver mag de kachel van de hottub staan?
Voor de hier beschreven opstelling met natuurlijke circulatie is de aanbevolen afstand ongeveer maximaal 80 cm. Wanneer de kachel verder weg moet staan, kan een circulatiepomp nodig zijn.
Kan een kleine lekkage of luchtinlaat de circulatie beïnvloeden?
Ja. Een lekkage of luchtinlaat kan de waterbeweging verstoren en de efficiëntie van het circuit verminderen. Aansluitingen moeten daarom correct vastgezet en dicht zijn.
Welke signalen wijzen op een verkeerde aansluiting?
Water dat zeer langzaam opwarmt, circulatie die lijkt stil te vallen of abnormaal sterke warmteophoping in de kachel zijn signalen om de installatie onmiddellijk te controleren.
